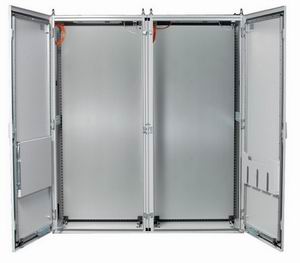

控制柜工藝特點及控制柜性能： ● 組合式控制柜，適宜控制柜并柜使用 ● 電氣控制柜頂板可以移去，控制柜側板可以拆卸，更易于工作的便捷性 ● 控制柜門板離地很高，約25mm，確保開門靈活順暢 ● 控制柜獨特的九折型材整體焊接而成的主體框架不但確�？刂乒窆耋w的高強度而且使控制柜柜體的防護等級達到IP56 ● 控制柜特殊的門板方管加強系統(tǒng)可以用螺絲固定在門板上，便于拆卸 ● 控制柜框架上密布的25mm 間距模數孔確保安裝的靈活性、通用性 ● 控制柜可選3.0mm的鍍鋅安裝板可以利用塑料滑塊通過導軌控制柜從正面推入柜內，且兩邊有U型折邊使安裝板更牢固和更便于控制柜搬運 |
|
制作材料: 冷軋鋼板 機柜表面處理: 機柜磷化底涂處理，機柜外部為粉 末涂層，顏色可分RAL7032 和RAL7035兩種織紋,安裝板 則為鍍鋅 機柜防護等級: IP54 (按GB4205-1993) 機柜標準配置: 前門、背板、安裝板、柜體、 密封條、門鎖、側板(可選) 機柜鋼板厚度: 框架：九折型材1.5mm 門板：2.0mm 背板、側板：1.5mm 安裝板：2.5mm (可選3.0mm) |
 |

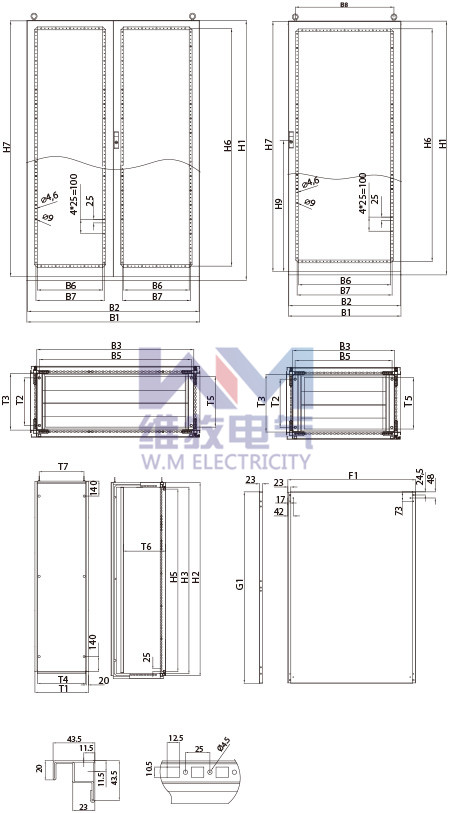

B1：總寬度
B2：門的寬度
B3：箱體框架內的凈寬度
B5：成排穿孔橫向嵌條的長度/接連箱底和底座的
兩邊固定螺絲孔之間的距離
B6：箱門管狀框架內的凈寬度
B7：箱門框架兩側成排穿孔嵌條之間的距離
B8：兩個吊環(huán)之間的距離
B9：箱底開縫寬度
T1：總深度
T2：箱底成排穿孔嵌條的長度/底座固定螺絲之間
的距離
T5：箱底開縫的深度
T6：安裝板深度，從149mm開始以每格25mm的
距離進行調節(jié)
T7：兩個吊環(huán)中心點之間的距離
H1：總高度
H2：門和后背箱的高度
H3：箱底框架內的凈高度
H5：成排穿孔的垂直嵌條之間的高度
H6：門框上下兩根成排穿孔橫嵌條間的高度
H7：門框內的凈高度
H8：門框上下兩個螺栓之間的距離
H9：門底到門鎖中心點的距離
F1：安裝板的總寬度
G1：安裝板的總高度
|
